机器人码垛机:类型、优势及核心部件

目录

  • 第一章:什么是机器人码垛机?

  • 第二章:发展历史

  • 第三章:机器人码垛机的优势

  • 第四章:机器人码垛机的类型

  • 第五章:机器人码垛机的核心部件

  • 第六章:不同种类的末端执行器

引言

本文全面解析机器人码垛机的技术细节与应用场景,涵盖以下内容:

  • 机器人码垛机的定义

  • 码垛技术的历史演进

  • 机器人码垛机的核心优势

  • 主要类型及其适用场景

  • 核心部件与末端工具的设计

  • 更多行业洞察……



第一章:什么是机器人码垛机?

机器人码垛机是一种通过机械臂抓取、定向并堆叠产品的自动化设备。作为新一代码垛技术的代表,其优势包括投资成本低、灵活性强、支持多任务协同等。然而,其速度限制、产品尺寸适应性及结构强度等因素,使其无法在所有场景中完全替代传统码垛机。

机器人码垛机基于“单元化负载”(Unit Load)原理运作,即通过将多个小件整合为单一单元(如托盘或笼车)以提高搬运效率。单元化负载分为二级(如箱、盒)与三级(如托盘)两类,机器人码垛机通过精准编程实现高效堆垛。


第二章:发展历史

早期码垛依赖人工堆叠,效率低且劳动强度大。20世纪初,托盘化运输需求激增,尤其在二战期间推动了机械化码垛技术的发展。

1948年,首台机械式码垛机采用逐层堆叠技术,为传统码垛机奠定了基础。1980年代,机器人码垛机问世,配备机械臂与末端执行器(如夹爪、吸盘),实现自动化抓取与堆垛,标志着码垛技术进入智能化时代。


第三章:机器人码垛机的优势

1. 提升生产效率

  • 替代人工操作,可24/7连续运行,处理重载且速度更快。

  • 避免人为疲劳或操作失误导致的产线瓶颈。

2. 优化产品处理

  • 通过预设程序精准控制动作,减少产品损伤风险。

  • 适用于对包装一致性要求高的行业(如医药、食品)。

3. 提高工作安全性

  • 消除人工码垛的滑倒、肌肉劳损等职业健康风险。

  • 适用于高危环境(如化工、重工业)。

4. 降低运营成本

  • 长期节省人力成本,减少产品损耗。

  • 支持多产线协同,减少设备冗余投资。


第四章:机器人码垛机的类型

按功能配置分类

机器人码垛机的类型

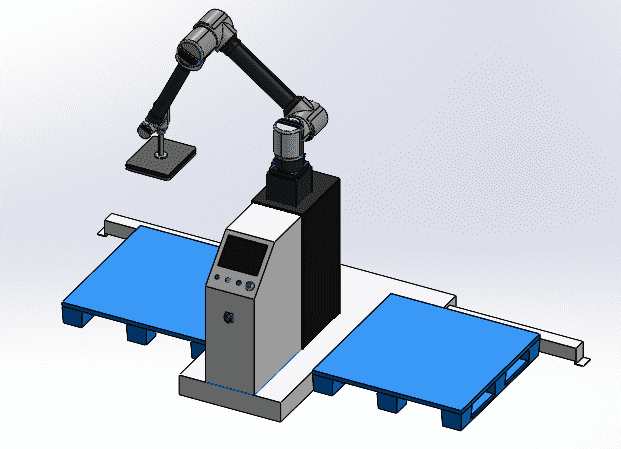

  1. 单机直列式码垛机

    • 单机械臂独立作业,支持附加功能(如托盘放置、缠绕膜包装)。

    • 适用于中小型产线,灵活性高但吞吐量较低。

  2. 码垛-拆垛一体机

    • 支持双向操作,既可堆垛也可拆解混合托盘。

    • 适用于物流分拣与逆向供应链场景。

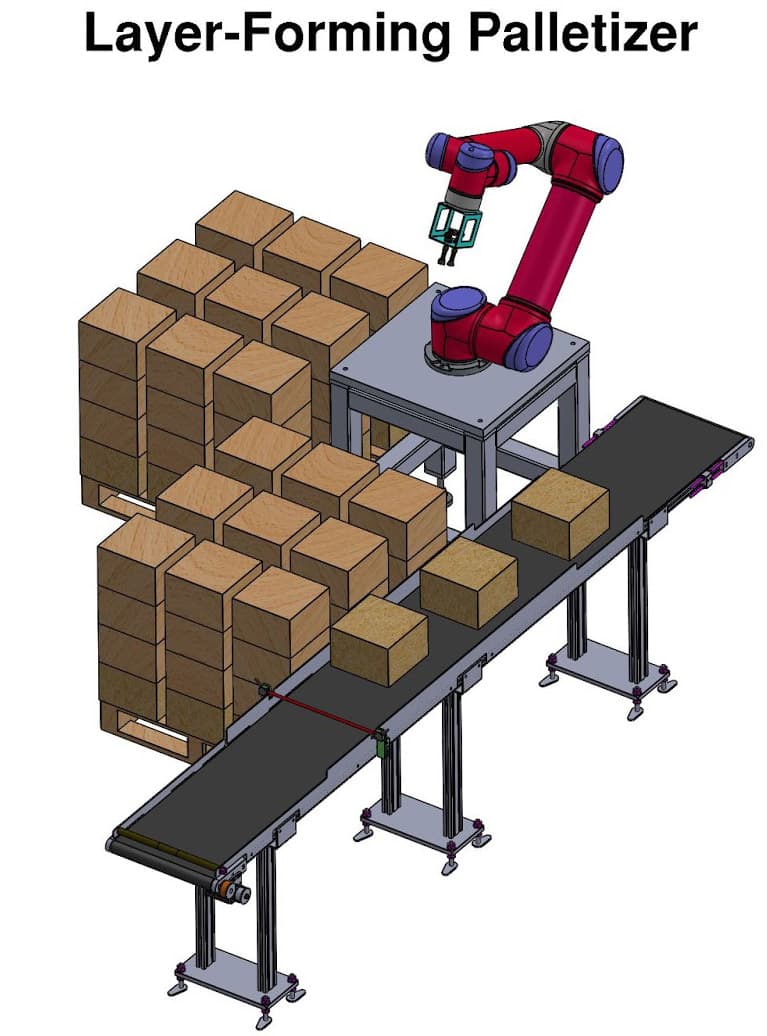

  3. 分层式码垛系统

    • 多机器人协作,分工完成层叠与堆垛任务。

    • 通过传统+机器人混合配置(如分层由传统设备完成,堆垛由机器人执行)提升整体效率。

  4. 混合配置码垛机

    • 配备高级传感器与自适应程序,可处理多SKU混合堆垛。

    • 适用于电商、零售等高多样性场景。

按机械结构分类

  1. 直角坐标式码垛机(Cartesian)

    • 沿X/Y/Z轴线性移动,结构简单、成本低,适用于低速标准化产线(≤10件/分钟)。

  2. 龙门式码垛机(Gantry)

    • 横梁结构支持重载搬运,但体积较大且速度较慢。

  3. 水平多关节码垛机(SCARA)

    • 水平柔性高,垂直刚性稳定,速度可达20件/分钟,适合多线并行。

  4. 多关节码垛机(Articulated)

    • 仿人臂设计,自由度最高,速度最快(25件/分钟),支持复杂路径规划。


第五章:机器人码垛机的核心部件

1. 立柱与横梁

  • 立柱支撑机械臂整体结构,横梁引导末端工具平移运动。

  • 驱动方式包括伺服电机、滚珠丝杠或液压系统。

2. 机械臂与关节

  • 多关节设计(如SCARA与多关节型)决定运动自由度。

  • 关节数量与活动范围直接影响堆垛路径的灵活性。

3. 末端执行器(EOAT)

  • 核心功能部件,直接影响抓取精度与适应性。

  • 常见类型包括夹爪、吸盘、叉式工具等(详见第六章)。
    机器人码垛机的核心部件


第六章:末端执行器的类型

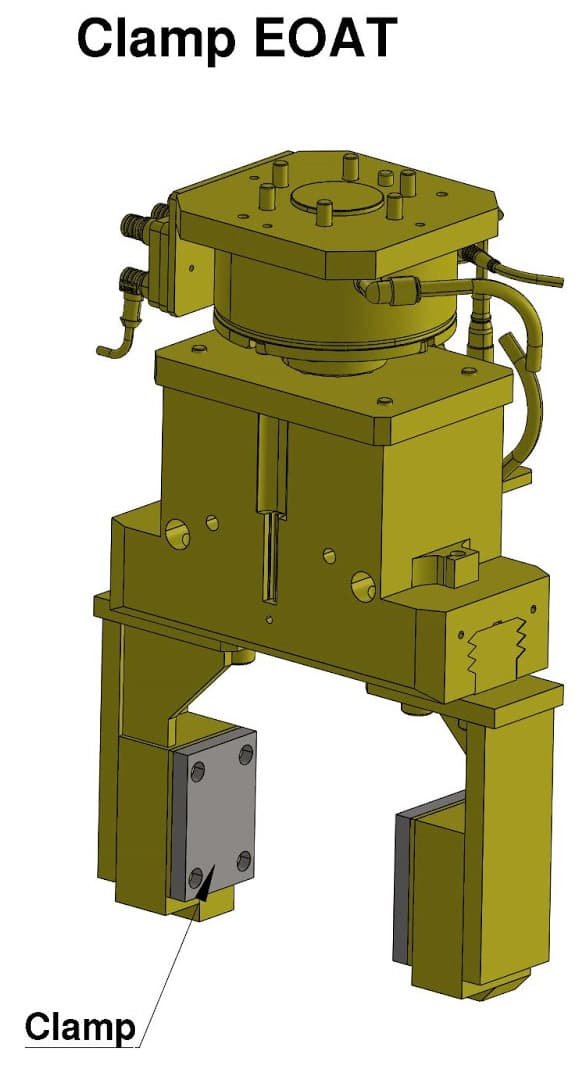

1. 夹爪式

  • 通过侧向夹持固定产品,支持多件同步搬运。

2. 叉式

  • 从底部承托重物,避免侧向挤压损伤。

3. 多指式

  • 结合夹持与底部支撑,适用于易碎品或软包装。

4. 真空吸盘式

  • 利用负压吸附产品表面,适合平整包装但速度受限。

5. 磁吸式

  • 专用于磁性材料搬运,需避免磁化污染。

6. 定制化工具

  • 针对异形产品设计,可集成附加功能(如贴标、缠绕)。


结论

  • 机器人码垛机通过机械臂与智能程序实现高效堆垛,是传统设备的升级解决方案。

  • 苏州研茂智能提供的机器人码垛机具备低成本、多产线适配、紧凑设计等优势,可满足多样化工业需求。

  • 根据场景选择合适类型(如直角坐标式经济型、多关节式高速型)与末端工具,可最大化生产效率与投资回报。

(注:本文内容由苏州研茂智能技术团队整理,转载请注明出处。)
